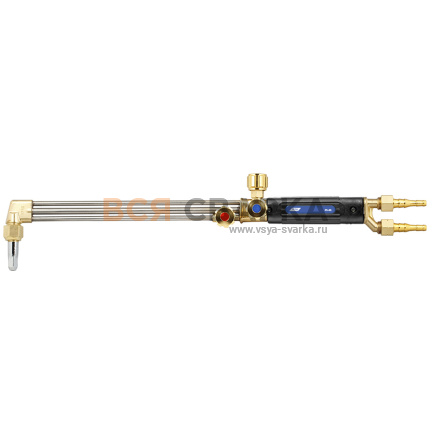

Резак универсальный Р1-01 ПТК

Универсальный резак Р1-01 внутриголовочного смешения газов предназначен для ручной кислородной резки листового и сортового металлопроката из низкоуглеродистых сталей толщиной до 80 мм.
Резак обладает повышенной надежностью конструкции, которая достигается за счет за счет штампованных латунных элементов резака.

Резак может работать на пропане и ацетилене.
Выбор газа зависит от установленных неразборных мундштуков внутриголовочного смешения газов.
Мундштуки имеют два запорных пояска, которые обеспечивают смешение газов непосредственно в головке резака, обеспечивая безопасное использование.
Резак поставляется в сборе с пропановым мундштуком №2П.
Давление газа на входе и расход зависит от установленного внутреннего мундштука.
В руководстве по эксплуатации указаны ориентировочные данные.

Маркировка пропановых/ацетиленовых мундштуков и толщина разрезаемого металла:
-№1П/1А (2–10 мм).
-№2П/2А (10–25 мм).
-№3П/3А (25–50 мм).
-№4П/4А (50–80 мм).

Особенности резака универсального Р1-01:
-Резак не требует установки огнепреградительных клапанов.
-Резак укомплектован ниппелями, что позволяет использовать резинотканевые рукава с внутренним диаметром 6 и 9 мм без дополнительных переходников, накидными гайками M16х1,5 для подачи кислорода и M16х1,5LH для подачи горючего газа.
-Товар поставляется в индивидуальной упаковке, что исключает бой и обеспечивает сохранность комплектации во время транспортировки и хранения на складе.

Комплектация:
-Резак универсальный Р1-01 – 1 шт.
-Мундштук пропановый №2П – 1 шт.
-Ниппель универсальный диаметром 6/9 мм. – 2 шт.
-Гайка накидная M16х1,5 – 1 шт.
-Гайка накидная M16х1,5LH – 1 шт.
-Руководство по эксплуатации – 1 шт.

Технические характеристики
-Применяемый горючий газ: Пропан-Бутан, Ацетилен.
-Толщина разрезаемого металла, мм: до 80.
-Давление кислорода на входе, МПа (кгс/см²): 4.0–5.0.
-Давление пропана на входе, МПа (кгс/см²): 0.3–0.6.
-Давление ацетилена на входе, МПа (кгс/см²): 0.03–0.8.
-Расход кислорода, м³/ч: 4.0–8.6.
-Расход пропана, м³/ч: 0.6–1.08.
-Расход ацетилена, м³/ч: 0.55–0.85.
-Угол наклона головки резака: 90°.
-Длина резака, мм: 520.
-Вес нетто, кг: 0.55.
